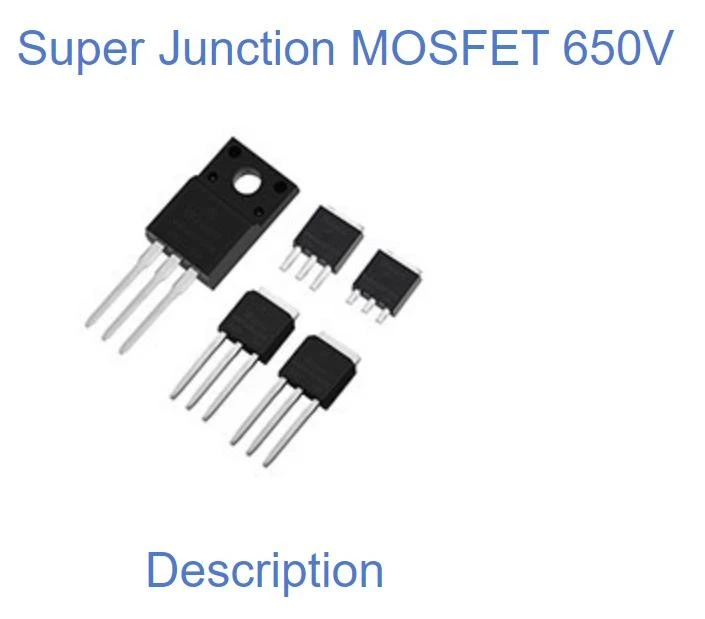

Super Junction Mosfet 650v

Vi behersker både Deep trench og Multi-EPI super junction MOSFET
teknologi, og har en svært omfattende produktportefølje. Super
junction MOSFET-produktspesifikasjoner dekker 500V-1200V, 2A-99A.
Vi er den første innenlands masseproduserte super-junction MOSFET
med en tålespenning på over 1000V, og har 600V/16,5mΩ
produkter som ultra-low Rdson, og introduserte innovative innebygde
isolasjonspakke, SOT-223-2L, PDFN8X8 og andre pakkeprodukter.

Sende bookingforespørsel

Beskrivelse

Super Junction MOSFET 650V (SJ MOSFET 650V) ‌ Spesielt egnet for høyspenning

applikasjoner som ladere, strømadaptere, TV-strømforsyninger, industrikraft

rekvisita, etc. Enheten er designet ved hjelp av en spesiell flerlags epitaksial prosess for

høyere prosessstabilitet og pålitelighet, noe som gir lavt tap, lavt byttetap,

god EMI-kompatibilitet, og evnen til å tilpasse seg forskjellige kretstopologier.
SJ MOSFET-funksjoner inkluderer:
Lavt av/på-tap og byttetap ‌ : Ved å optimalisere den interne strukturen, SJ MOSFET

oppnår lavere på-av-motstand (Rdson) og portladning (Qg), og reduserer dermed på-av

tap og byttetap, og forbedring av systemstabilitet og ytelse.
‌ Høyhastighetssvitsjing og EMI-balanse ‌ : Har lavere svitsjingstøy (Trr) og svitsj

hastighet og EMI-balanse for høyhastighetssvitsjeapplikasjoner samtidig som den opprettholder god

elektromagnetisk kompatibilitet.
Pakke og termiske egenskaper:

TO-252/ITO-220AB-pakken brukes vanligvis, som har gode brennverdiegenskaper

og er egnet for bruksscenarier med høy effekttetthet.
‌ brede bruksområder ‌: på grunn av fordelene ovenfor, er SJ MOSFET mye brukt i

ladere, strømadaptere, TV-strømforsyninger, industrielle strømforsyninger og andre felt,

men oppfyller også applikasjonskravene til halvbro eller forskjellige brokretstopologier.

Del nr.	Beskrivelse	Pakke	VDS (V)	RDS(on) (Ω) @VGS=10V(max.)	ID (A) @TA=25 grad	PD (W) @TA=25 grad	VGS (V)	VGS(th) (V) (Typ.)
WMK07N65C4	N-kanal SJ-MOS C4	TIL-220	650	1.14	5	42	30	3
WML07N65C4	N-kanal SJ-MOS C4	TIL-220F	650	1.14	5	23	30	3
WMM07N65C4	N-kanal SJ-MOS C4	TIL-263	650	1.14	5	42	30	3
WMN07N65C4	N-kanal SJ-MOS C4	TIL-262	650	1.14	5	42	30	3
WMO07N65C4	N-kanal SJ-MOS C4	TIL-252	650	1.14	5	42	30	3
WMP07N65C4	N-kanal SJ-MOS C4	TIL-251	650	1.14	5	42	30	3
WMF07N65C4	N-kanal SJ-MOS C4	SOT-223-2L	650	1.2	5	5	30	3.3
WMK08N65C4	N-kanal SJ-MOS C4	TIL-220	650	0.78	6	45	30	3
WML08N65C4	N-kanal SJ-MOS C4	TIL-220F	650	0.78	6	26	30	3
WMM08N65C4	N-kanal SJ-MOS C4	TIL-263	650	0.78	6	45	30	3
WMN08N65C4	N-kanal SJ-MOS C4	TIL-262	650	0.78	6	45	30	3
WMO08N65C4	N-kanal SJ-MOS C4	TIL-252	650	0.78	6	45	30	3
WMP08N65C4	N-kanal SJ-MOS C4	TIL-251	650	0.78	6	45	30	3
WMF08N65C4	N-kanal SJ-MOS C4	SOT-223-2L	650	0.8	6	6	30	3
WMK10N65C4	N-kanal SJ-MOS C4	TIL-220	650	0.6	8	57	30	3
WML10N65C4	N-kanal SJ-MOS C4	TIL-220F	650	0.6	8	27	30	3
WMM10N65C4	N-kanal SJ-MOS C4	TIL-263	650	0.6	8	57	30	3
WMN10N65C4	N-kanal SJ-MOS C4	TIL-262	650	0.6	8	57	30	3
WMO10N65C4	N-kanal SJ-MOS C4	TIL-252	650	0.6	8	57	30	3
WMP10N65C4	N-kanal SJ-MOS C4	TIL-251	650	0.6	8	57	30	3
WMF10N65C4	N-kanal SJ-MOS C4	SOT-223-2L	650	0.61	8	6.5	30	3
WMK14N65C4	N-kanal SJ-MOS C4	TIL-220	650	0.38	11	85	30	3
WML14N65C4	N-kanal SJ-MOS C4	TIL-220F	650	0.38	11	31	30	3
WMM14N65C4	N-kanal SJ-MOS C4	TIL-263	650	0.38	11	85	30	3
WMN14N65C4	N-kanal SJ-MOS C4	TIL-262	650	0.38	11	85	30	3
WMO14N65C4	N-kanal SJ-MOS C4	TIL-252	650	0.38	11	85	30	3
WMP14N65C4	N-kanal SJ-MOS C4	TIL-251	650	0.38	11	85	30	3
WMK15N65C4	N-kanal SJ-MOS C4	TIL-220	650	0.3	13	86	30	3
WML15N65C4	N-kanal SJ-MOS C4	TIL-220F	650	0.3	13	31	30	3
WMM15N65C4	N-kanal SJ-MOS C4	TIL-263	650	0.3	13	86	30	3
WMN15N65C4	N-kanal SJ-MOS C4	TIL-262	650	0.3	13	86	30	3
WMO15N65C4	N-kanal SJ-MOS C4	TIL-252	650	0.3	13	86	30	3
WMP15N65C4	N-kanal SJ-MOS C4	TIL-251	650	0.3	13	86	30	3
WMK26N65C4	N-kanal SJ-MOS C4	TIL-220	650	0.19	18	135	30	3
WML26N65C4	N-kanal SJ-MOS C4	TIL-220F	650	0.19	18	31	30	3
WMM26N65C4	N-kanal SJ-MOS C4	TIL-263	650	0.19	18	135	30	3
WMN26N65C4	N-kanal SJ-MOS C4	TIL-262	650	0.19	18	135	30	3
WMO26N65C4	N-kanal SJ-MOS C4	TIL-252	650	0.19	18	135	30	3
WMP26N65C4	N-kanal SJ-MOS C4	TIL-251	650	0.19	18	135	30	3
WMJ26N65C4	N-kanal SJ-MOS C4	TIL-247	650	0.19	18	135	30	3
WMZ26N65C4	N-kanal SJ-MOS C4	DFN8*8	650	0.205	18	135	30	3
WMK28N65C4	N-kanal SJ-MOS C4	TIL-220	650	0.16	23	160	30	3
WML28N65C4	N-kanal SJ-MOS C4	TIL-220F	650	0.16	23	31	30	3
WMM28N65C4	N-kanal SJ-MOS C4	TIL-263	650	0.16	23	160	30	3
WMN28N65C4	N-kanal SJ-MOS C4	TIL-262	650	0.16	23	160	30	3
WMJ28N65C4	N-kanal SJ-MOS C4	TIL-247	650	0.16	23	160	30	3
WMK36N65C4	N-kanal SJ-MOS C4	TIL-220	650	0.097	36	277	30	3
WML36N65C4	N-kanal SJ-MOS C4	TIL-220F	650	0.097	36	34	30	3
WMM36N65C4	N-kanal SJ-MOS C4	TIL-263	650	0.097	36	277	30	3
WMN36N65C4	N-kanal SJ-MOS C4	TIL-262	650	0.097	36	277	30	3
WMJ36N65C4	N-kanal SJ-MOS C4	TIL-247	650	0.097	36	277	30	3
WMZ36N65C4	N-kanal SJ-MOS C4	DFN8*8	650	0.105	36	277	30	3.2
WMK53N65C4	N-kanal SJ-MOS C4	TIL-220	650	0.07	50	350	30	3
WML53N65C4	N-kanal SJ-MOS C4	TIL-220F	650	0.07	50	34	30	3
WMM53N65C4	N-kanal SJ-MOS C4	TIL-263	650	0.07	50	350	30	3
WMN53N65C4	N-kanal SJ-MOS C4	TIL-262	650	0.07	50	350	30	3
WMJ53N65C4	N-kanal SJ-MOS C4	TIL-247	650	0.07	50	350	30	3
WMZ53N65C4	N-kanal SJ-MOS C4	DFN8*8	650	0.07	50	350	30	3
WMJ80N65C4	N-kanal SJ-MOS C4	TIL-247	650	0.039	80	410	30	3.3
WML14N65F2	N-kanal SJ-MOS F2	TIL-220F	650	0.43	11	31	30	3
WMK15N65F2	N-kanal SJ-MOS F2	TIL-220	650	0.335	13	86	30	3.5
WML15N65F2	N-kanal SJ-MOS F2	TIL-220F	650	0.335	13	31	30	3.5
WMM15N65F2	N-kanal SJ-MOS F2	TIL-263	650	0.335	13	86	30	3.5
WMN15N65F2	N-kanal SJ-MOS F2	TIL-262	650	0.335	13	86	30	3.5
WMO15N65F2	N-kanal SJ-MOS F2	TIL-252	650	0.335	13	86	30	3.5
WMP15N65F2	N-kanal SJ-MOS F2	TIL-251	650	0.335	13	86	30	3.5
WMK26N65F2	N-kanal SJ-MOS F2	TIL-220	650	0.21	18	135	30	3.5
WML26N65F2	N-kanal SJ-MOS F2	TIL-220F	650	0.21	18	31	30	3.5
WMM26N65F2	N-kanal SJ-MOS F2	TIL-263	650	0.21	18	135	30	3.5
WMN26N65F2	N-kanal SJ-MOS F2	TIL-262	650	0.21	18	135	30	3.5
WMO26N65F2	N-kanal SJ-MOS F2	TIL-252	650	0.21	18	135	30	3.5
WMP26N65F2	N-kanal SJ-MOS F2	TIL-251	650	0.21	18	135	30	3.5
WMJ26N65F2	N-kanal SJ-MOS F2	TIL-247	650	0.21	18	135	30	3.5
WMK28N65F2	N-kanal SJ-MOS F2	TIL-220	650	0.19	23	160	30	3.5
WML28N65F2	N-kanal SJ-MOS F2	TIL-220F	650	0.19	23	31	30	3.5
WMM28N65F2	N-kanal SJ-MOS F2	TIL-263	650	0.19	23	160	30	3.5
WMN28N65F2	N-kanal SJ-MOS F2	TIL-262	650	0.19	23	160	30	3.5
WMJ28N65F2	N-kanal SJ-MOS F2	TIL-247	650	0.19	23	160	30	3.5
WMK36N65F2	N-kanal SJ-MOS F2	TIL-220	650	0.11	36	277	30	4
WML36N65F2	N-kanal SJ-MOS F2	TIL-220F	650	0.11	36	34	30	4
WMM36N65F2	N-kanal SJ-MOS F2	TIL-263	650	0.11	36	277	30	4
WMN36N65F2	N-kanal SJ-MOS F2	TIL-262	650	0.11	36	277	30	4
WMJ36N65F2	N-kanal SJ-MOS F2	TIL-247	650	0.11	36	277	30	4
WMK53N65F2	N-kanal SJ-MOS F2	TIL-220	650	0.078	50	350	30	3
WML53N65F2	N-kanal SJ-MOS F2	TIL-220F	650	0.078	50	34	30	3
WMP15N65C2	N-kanal SJ-MOS C2	TIL-251	650	0.38	12	86	30	3.5
WMN15N65C2	N-kanal SJ-MOS C2	TIL-262	650	0.38	12	86	30	3.5
WMM15N65C2	N-kanal SJ-MOS C2	TIL-263	650	0.38	12	86	30	3.5
WMK15N65C2	N-kanal SJ-MOS C2	TIL-220	650	0.38	12	86	30	3.5
WMM53N65F2	N-kanal SJ-MOS F2	TIL-263	650	0.078	50	350	30	3
WMN53N65F2	N-kanal SJ-MOS F2	TIL-262	650	0.078	50	350	30	3
WMJ53N65F2	N-kanal SJ-MOS F2	TIL-247	650	0.078	50	350	30	3
WMZ53N65F2	N-kanal SJ-MOS F2	DFN8*8	650	0.078	50	280	30	3
WMJ80N65F2	N-kanal SJ-MOS F2	TIL-247	650	0.044	80	410	30	3.5
WMF05N65MM	N-kanal SJ-MOS EM	SOT-223-2L	650	1.55	5.4	5	30	3.5
WMK08N65EM	N-kanal SJ-MOS EM	TIL-220	650	0.93	5.5	46	30	3
WML08N65EM	N-kanal SJ-MOS EM	TIL-220F	650	0.93	5.5	26	30	3
WMM08N65EM	N-kanal SJ-MOS EM	TIL-263	650	0.93	5.5	46	30	3
WMN08N65EM	N-kanal SJ-MOS EM	TIL-262	650	0.93	5.5	46	30	3
WMO08N65EM	N-kanal SJ-MOS EM	TIL-252	650	0.93	5.5	46	30	3
WMP08N65EM	N-kanal SJ-MOS EM	TIL-251	650	0.93	5.5	46	30	3
WMK10N65EM	N-kanal SJ-MOS EM	TIL-220	650	0.6	8	63	30	3
WML10N65EM	N-kanal SJ-MOS EM	TIL-220F	650	0.6	8	28	30	3
WMM10N65EM	N-kanal SJ-MOS EM	TIL-263	650	0.6	8	63	30	3
WMN10N65EM	N-kanal SJ-MOS EM	TIL-262	650	0.6	8	63	30	3
WMO10N65EM	N-kanal SJ-MOS EM	TIL-252	650	0.6	8	63	30	3
WMP10N65EM	N-kanal SJ-MOS EM	TIL-251	650	0.6	8	63	30	3
WMU10N65EM	N-kanal SJ-MOS EM	TIL-220F NL	650	0.6	8	28	30	3
WMK13N65EM	N-kanal SJ-MOS EM	TIL-220	650	0.39	11	85	30	3
WML13N65EM	N-kanal SJ-MOS EM	TIL-220F	650	0.39	11	31	30	3
WMM13N65EM	N-kanal SJ-MOS EM	TIL-263	650	0.39	11	85	30	3
WMN13N65EM	N-kanal SJ-MOS EM	TIL-262	650	0.39	11	85	30	3
WMO13N65EM	N-kanal SJ-MOS EM	TIL-252	650	0.39	11	85	30	3
WMP13N65EM	N-kanal SJ-MOS EM	TIL-251	650	0.39	11	85	30	3
WMU13N65EM	N-kanal SJ-MOS EM	TIL-220F NL	650	0.41	11	31	30	3
WMZ13N65EM	N-kanal SJ-MOS EM	DFN8*8	650	0.39	11	85	30	3
WMB13N65EM	N-kanal SJ-MOS EM	DFN5*6	650	0.4	11	31	30	3
WMK18N65EM	N-kanal SJ-MOS EM	TIL-220	650	0.28	16	125	30	3
WML18N65EM	N-kanal SJ-MOS EM	TIL-220F	650	0.28	16	34	30	3
WMM18N65EM	N-kanal SJ-MOS EM	TIL-263	650	0.28	16	125	30	3
WMN18N65EM	N-kanal SJ-MOS EM	TIL-262	650	0.28	16	125	30	3
WMO18N65EM	N-kanal SJ-MOS EM	TIL-252	650	0.28	16	125	30	3
WMP18N65EM	N-kanal SJ-MOS EM	TIL-251	650	0.28	16	125	30	3
WMB18N65EM	N-kanal SJ-MOS EM	DFN5*6	650	0.3	16	125	30	3
WMK25N65EM	N-kanal SJ-MOS EM	TIL-220	650	0.19	22	147	30	3
WML25N65EM	N-kanal SJ-MOS EM	TIL-220F	650	0.19	22	34	30	3
WMM25N65EM	N-kanal SJ-MOS EM	TIL-263	650	0.19	22	147	30	3
WMN25N65EM	N-kanal SJ-MOS EM	TIL-262	650	0.19	22	147	30	3
WMJ25N65EM	N-kanal SJ-MOS EM	TIL-247	650	0.19	22	147	30	3
WMK30N65EM	N-kanal SJ-MOS EM	TIL-220	650	0.16	27	210	30	3
WML30N65EM	N-kanal SJ-MOS EM	TIL-220F	650	0.16	27	34	30	3
WMM30N65EM	N-kanal SJ-MOS EM	TIL-263	650	0.16	27	210	30	3
WMN30N65EM	N-kanal SJ-MOS EM	TIL-262	650	0.16	27	210	30	3
WMJ30N65EM	N-kanal SJ-MOS EM	TIL-247	650	0.16	27	210	30	3
WMO11N65SR	N-kanal SJ-MOS SR	TIL-252	650	0.6	9	63	20	3.5
WML11N65SR	N-kanal SJ-MOS SR	TIL-220F	650	0.6	9	28	20	3.5
WMK11N65SR	N-kanal SJ-MOS SR	TIL-220	650	0.6	9	63	20	3.5
WMM11N65SR	N-kanal SJ-MOS SR	TIL-263	650	0.6	9	63	20	3.5
WMN11N65SR	N-kanal SJ-MOS SR	TIL-262	650	0.6	9	63	20	3.5
WMP11N65SR	N-kanal SJ-MOS SR	TIL-251	650	0.6	9	63	20	3.5
WMO16N65SR	N-kanal SJ-MOS SR	TIL-252	650	0.35	14	86	20	3.5
WML16N65SR	N-kanal SJ-MOS SR	TIL-220F	650	0.35	14	31	20	3.5
WMK16N65SR	N-kanal SJ-MOS SR	TIL-220	650	0.35	14	86	20	3.5
WMM16N65SR	N-kanal SJ-MOS SR	TIL-263	650	0.35	14	86	20	3.5
WMN16N65SR	N-kanal SJ-MOS SR	TIL-262	650	0.35	14	86	20	3.5
WMP16N65SR	N-kanal SJ-MOS SR	TIL-251	650	0.35	14	86	20	3.5
WML26N65SR	N-kanal SJ-MOS SR	TIL-220F	650	0.198	20	34	20	3.5
WMK26N65SR	N-kanal SJ-MOS SR	TIL-220	650	0.198	20	147	20	3.5
WMM26N65SR	N-kanal SJ-MOS SR	TIL-263	650	0.198	20	147	20	3.5
WMN26N65SR	N-kanal SJ-MOS SR	TIL-262	650	0.198	20	147	20	3.5
WMJ26N65SR	N-kanal SJ-MOS SR	TIL-247	650	0.198	20	147	20	3.5
WMJ90N65SR	N-kanal SJ-MOS SR	TIL-247	650	0.033	99	460	30	3.5
WML15N65C2	N-kanal SJ-MOS C2	TIL-220F	650	0.38	12	31	30	3.5
WMO15N65C2	N-kanal SJ-MOS C2	TIL-252	650	0.38	12	86	30	3.5
WMF04N65PC4	N-kanal SJ-MOS C4	SOT-223-2l	650	2.8	2.8	3.5	20	3
WML04N65PC4	N-kanal SJ-MOS C4	TIL-220FT	650	2.8	2.8	18	20	3
WMO04N65PC4	N-kanal SJ-MOS C4	TIL-252	650	2.8	2.8	30	20	3
WMF07N65PC4	N-kanal SJ-MOS C4	SOT-223	650	1.38	4	4	20	3
WMO07N65PC4	N-kanal SJ-MOS C4	TIL-252	650	1.38	4	35	20	3
WML07N65PC4	N-kanal SJ-MOS C4	TIL-252	650	1.38	4	20	20	3
WMF08N65PC4	N-kanal SJ-MOS C4	SOT-223	650	0.91	5	5	20	3
WMLN08N65PC4	N-kanal SJ-MOS C4	TIL-220FT	650	0.91	5	21	20	3
WML08N65PC4	N-kanal SJ-MOS C4	TIL-220F	650	0.91	5	21	20	3
WMO08N65PC4	N-kanal SJ-MOS C4	TIL-252	650	0.91	5	38	20	3
WML09N65PC4	N-kanal SJ-MOS C4	TIL-220F	650	0.83	5..5	23	20	3
WMF10N65PC4	N-kanal SJ-MOS C4	SOT-223	650	0.6	8	6.5	30	3
WMO09N65PC4	N-kanal SJ-MOS C4	TIL-252	650	0.83	5.5	42	20	3
